Ригель PK-150АTL

1000,00грн

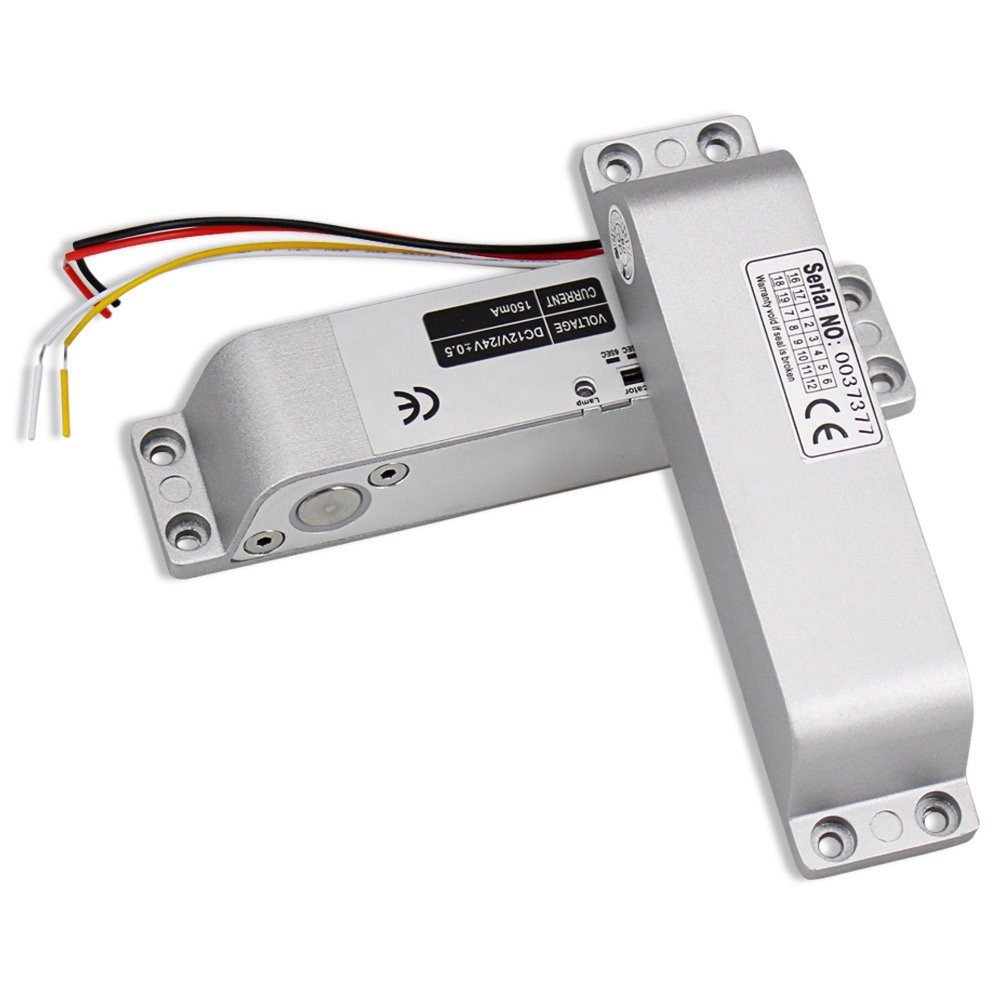

Електроригельний накладний замок PK-150АTL

Даний тип замків використовуються в системах контролю доступу та домофонії. Найчастіше на метало-пластикових дверях хоча можливо використовувати і на дерев'яних, і на металевих. Його перевагою є простота монтажу, не потрібно робити складної врізки замка, його не потрібно приварювати, висверлювати отвори і т.д.

Підключення та принцип роботи

Підключення замка PK-150АTL реалізовується за допомогою чотирьох проводів: червоний – 12 VDC, чорний – GND, жовтий – COM (вхідний сигнал для датчика стану дверей), білий – NC (вихідний сигнал для датчика стану дверей).

Спрацьовує електроригельний замок наступним чином: замок встановлений на одну частину дверей, наприклад на раму; на дверне полотно встановлена відповідна планка; замок знаходиться під напругою; у момент зближення відповідної планки до електроригельного замка відбувається виштовхування блокувального циліндра (це відбувається за рахунок спеціального датчика (геркона) у замку та магніту у пластині, геркон замикає контакти соленоїда, який в свою чергу і виштовхує блокувальний циліндр); розблокування замка відбувається перериванням постачання живлення (це можливе за допомогою відповідної кнопки виходу, реле спеціального контролера СКД чи просто примусовим розривом живлення при якихось аварійних ситуаціях).

   Технічні характеристики

  • Тип виробу: електроригельний замок;
  • Матеріал корпусу: метал, нержавіюча сталь;
  • Тип установки: накладний;
  • Середовище використання: всередині та ззовні приміщення;
  • Спосіб розблокування: обрив живлення;
  • Ручне розблокування: немає, аварійне – примусовий обрив живлення;
  • Додатково: світлова індикація, датчик стану дверей, таймер затримки спрацювання;
  • Живлення: 12 VDC;
  • Споживання: 250 mA;
  • Температура експлуатації: -30°С – 60°С;
  • Відносна вологість експлуатації: до 92%;
  • Габаритні розміри замка: 150 * 34 * 28 мм;
  • Габаритні розміри відповідної планки: 150 * 34 * 28 мм;
  • Габаритні розміри блокувального циліндра: Ø12 * 15 мм;
  • Вага: 500 г;
  • Комплектація: електроригельний замок PK-150АTL, відповідна планка, монтажні елементи.
  • Гарантія: 12 місяців.
