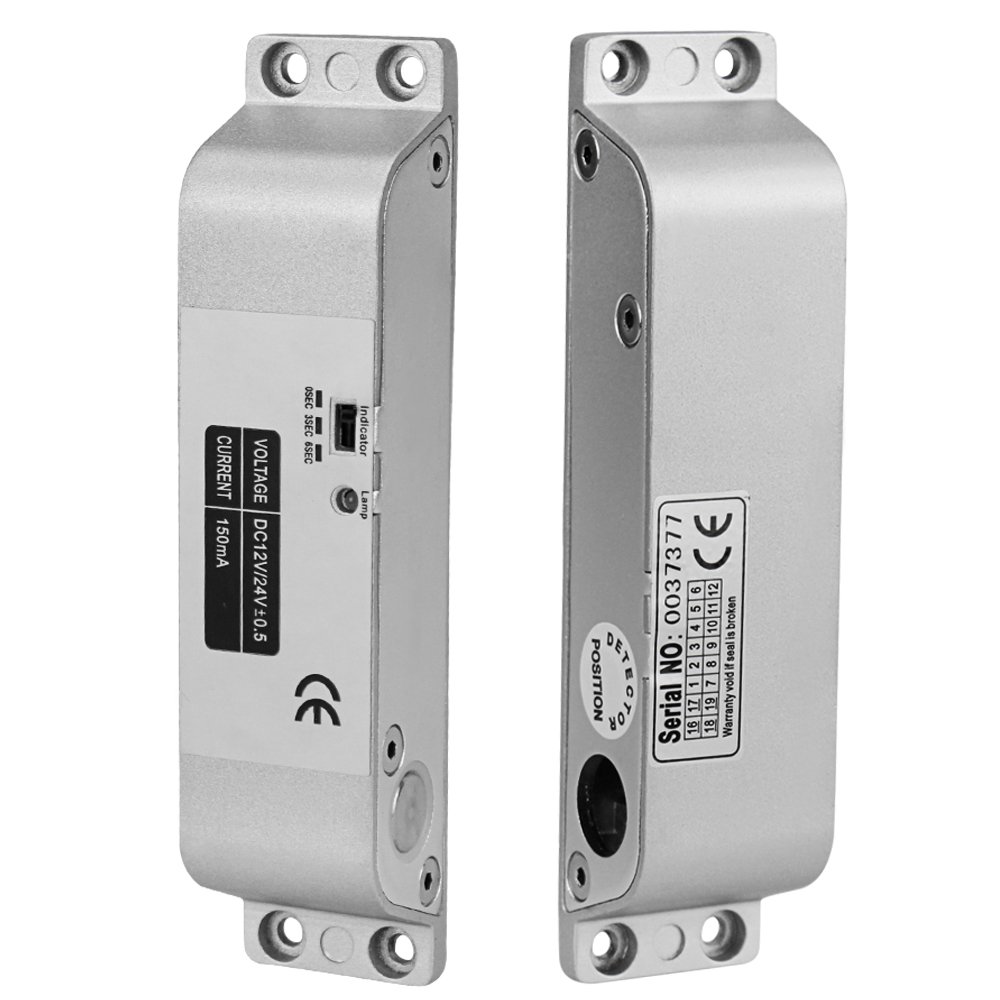

Электроригельный накладной замок PK-150АTL
Данный тип замков используются в системах контроля доступа и домофонии. Чаще всего на металлопластиковых дверях хотя возможно использовать и на деревянных, и на металлических. Его преимуществом является простота монтажа, не нужно делать сложной врезки замка, не нужно приваривать, сверлить отверстия и т.д.
Подключение и принцип работы
Подключение замка PK-150АTL реализуется с помощью четырех проводов: красный - 12 VDC, черный - GND, желтый - COM (входной сигнал для датчика состояния двери), белый - NC (выходной сигнал для датчика состояния двери).
Срабатывает электроригельный замок следующим образом: замок установлен на одну часть дверей, например на раму; на дверное полотно установлена соответствующая планка; замок находится под напряжением; в момент сближения соответствующей планки к электроригельного замка происходит выталкивание блокирующего цилиндра (это происходит за счет специального датчика (геркона) в замке и магнита в пластине, геркон замыкает контакты соленоида, который в свою очередь и выталкивает блокирующий цилиндр) разблокирования замка происходит прерыванием питания (это возможно с помощью соответствующей кнопки выхода, реле специального контроллера СКД или просто принудительным разрывом питания при каких аварийных ситуациях).
Технические характеристики
- Тип изделия: электроригельный замок;
- Материал корпуса: металл, нержавеющая сталь;
- Тип установки: накладной;
- Среда использования: внутри и снаружи помещения;
- Способ разблокировки: обрыв питания;
- Дополнительно: световая индикация, датчик состояния двери, таймер задержки срабатывания;
- Питание: 12 VDC;
- Потребление: 250 mA;
- Температура эксплуатации: -30 ° С - 60 ° С;
- Относительная влажность эксплуатации: до 92%;
- Габаритные размеры замка: 150 * 34 * 28 мм;
- Габаритные размеры соответствующей планки: 150 * 34 * 28 мм;
- Габаритные размеры блокирующего цилиндра: Ø12 * 15 мм;
- Вес: 500 г;
- Комплектация: электроригельный замок PK-150АTL, ответная планка, монтажные элементы.
- Гарантия: 12 месяцев.
